40Gbps交换机CRS326-24S+2Q+RM开箱及拆解

mikrotik 2019年底发布了他家最高带宽交换机CRS326-24S+2Q+RM,24个10gbps的sfp+口,2个40gbps的qsfp+口

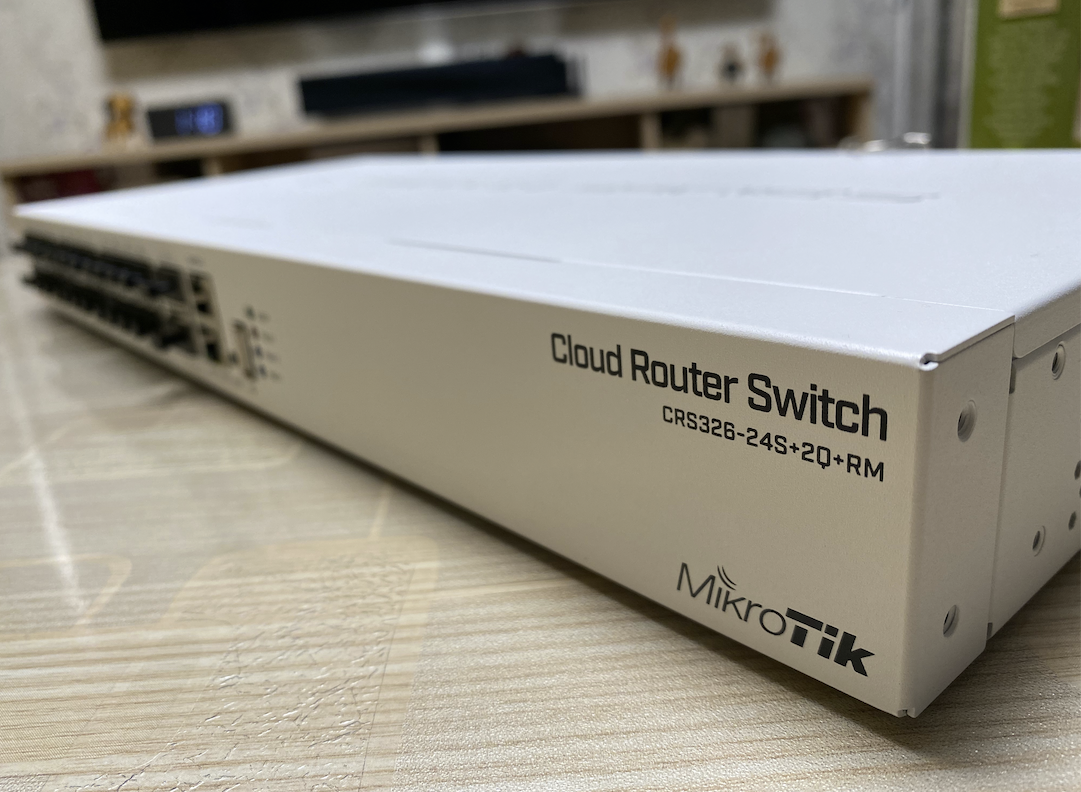

45度照

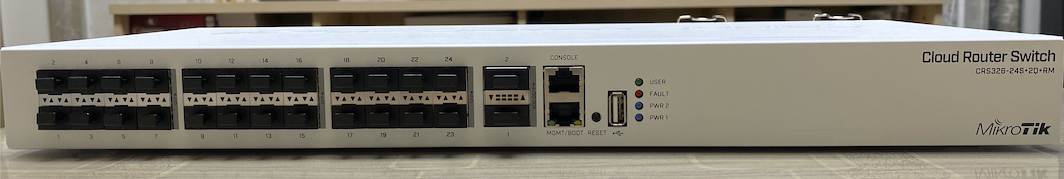

正面

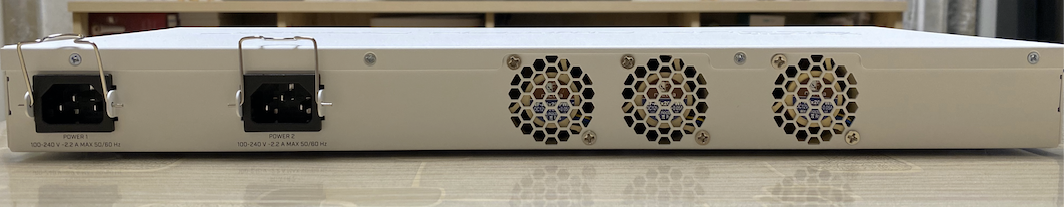

背面

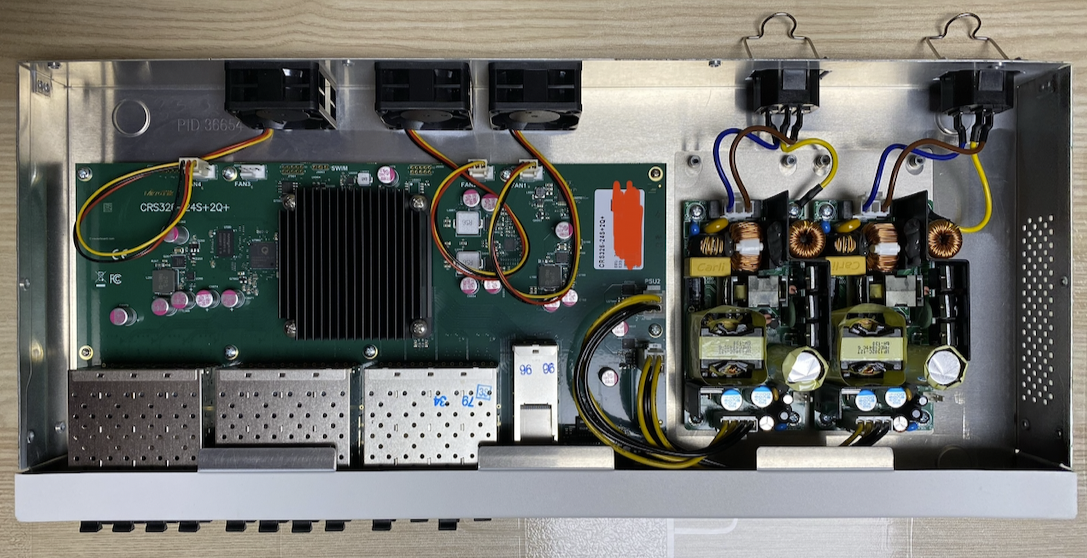

内部

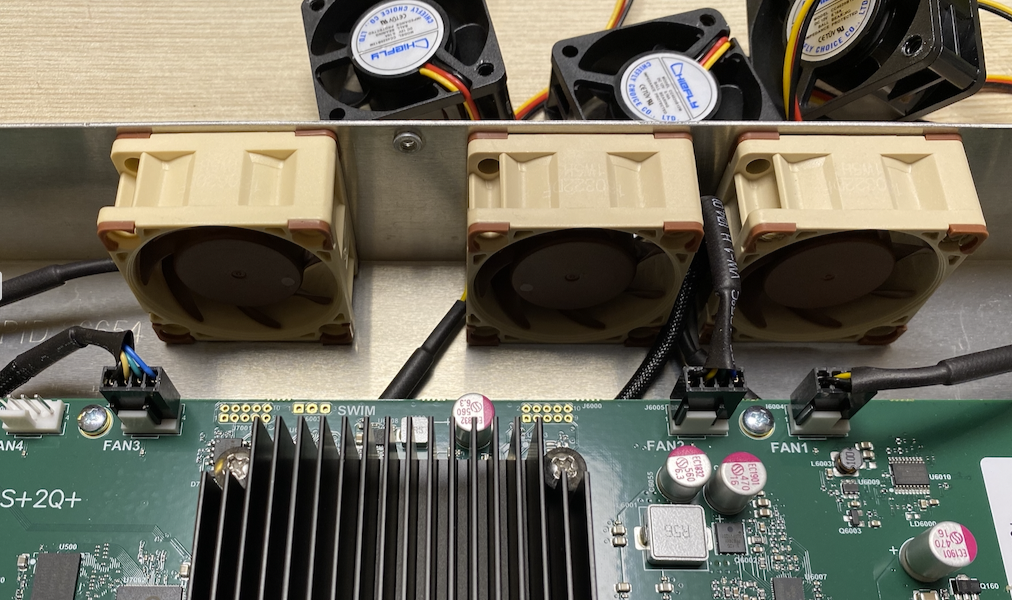

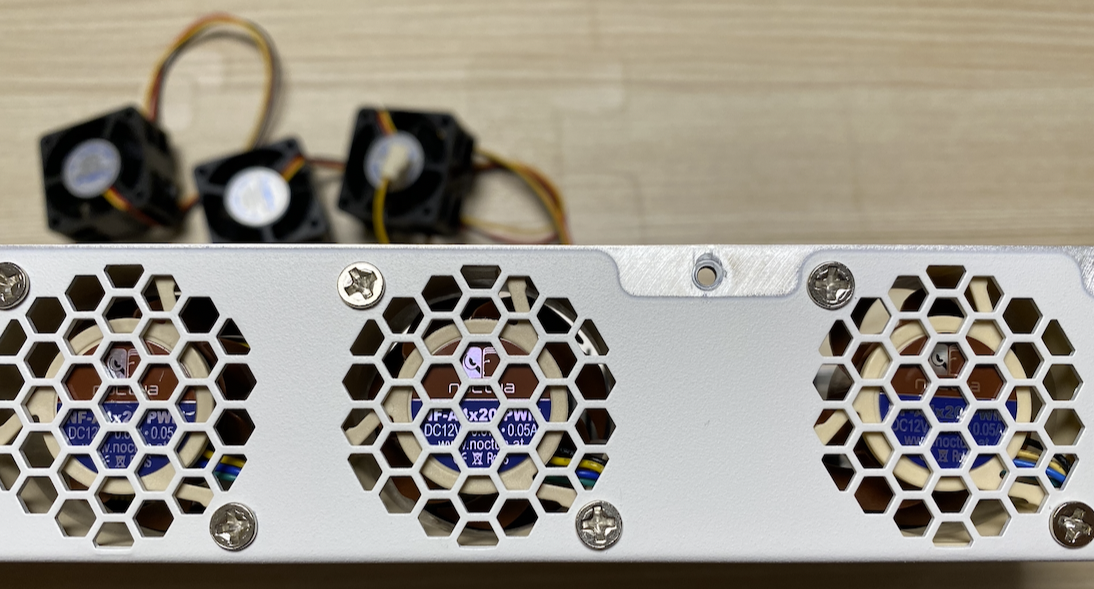

此交换机配置了三个4cm的三线高转速风速,短期观察有三档温度调节,停转,低速3k转,高速6k转,噪音较大,这里更换了猫扇NF-A4x20 PWM,主板风扇接口是4口,而且手上没有NF-A4x20 FLX,所以就直接用了pwm的,短暂测试没有发现问题,系统也可以看到转速。
风扇
风扇

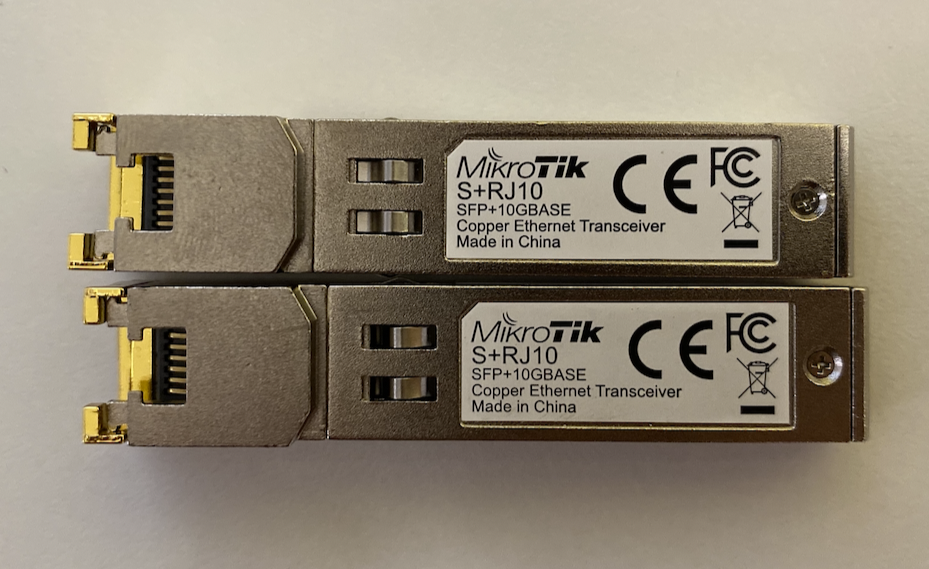

同时购入了两个sfp+转万兆电口模块S+RJ10
万兆电口模块
预计此交换机将替代现在的xs716t成为我的核心交换机

群晖FS1018升级4万兆网络

最近看各位up主纷纷升级了万兆,并且mikrotik新出了40gbps的交换机,我也升级一下我的全固态nas。
我的synology全固态nas FS1018原本用的网卡是x710-da2,这次升级成为xl710-qda2,intel 的40gbps网卡,100gbps的话就需要mellanox的了,intel目前还没有,而且mellanox便宜的二手卡大部分是InfiniBand网卡而不是以太网卡。
群晖FS1018使用的是两张pcie x4转接的12个sata,xl710-qda2使用的是pcie-3.0 x8的接口,按接口来说足够4000MB/s了,但是由于群晖买软件送硬件的特性,FS1018配备的这个奔腾D1508比较孱弱,不知道是否能跑满,由于交换机还没到所以速度测试后面补上。
xl710-qda2使用的是国产寨卡(大厂保修3年),模块也是intel的,是原装还是山寨不清楚
第一次接触40g光纤,使用的mpo接口,以太网卡使用8芯,由于历史原因网速大部分成品都是12芯的,12芯兼容8芯,这里使用的也是12芯。在10g网络以下光纤一般使用双芯lc接口,家用宽带使用单芯sc接口,而mop接口单排8或12芯,更有双排24芯,具体请自行搜索。
下面上图

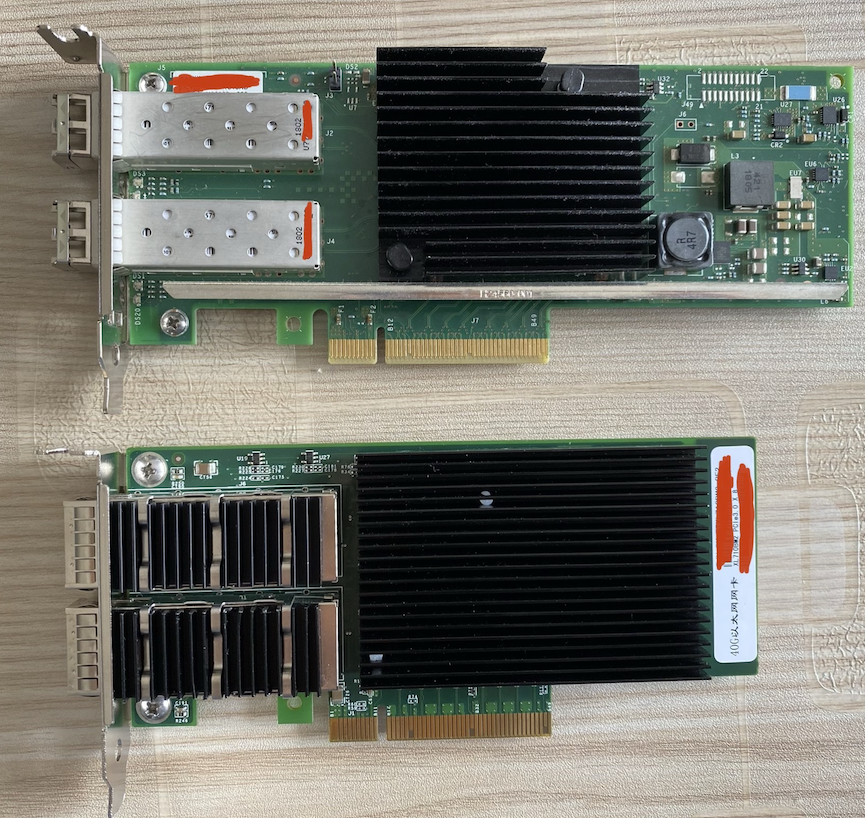

网卡x710-da2和xl710-qda2

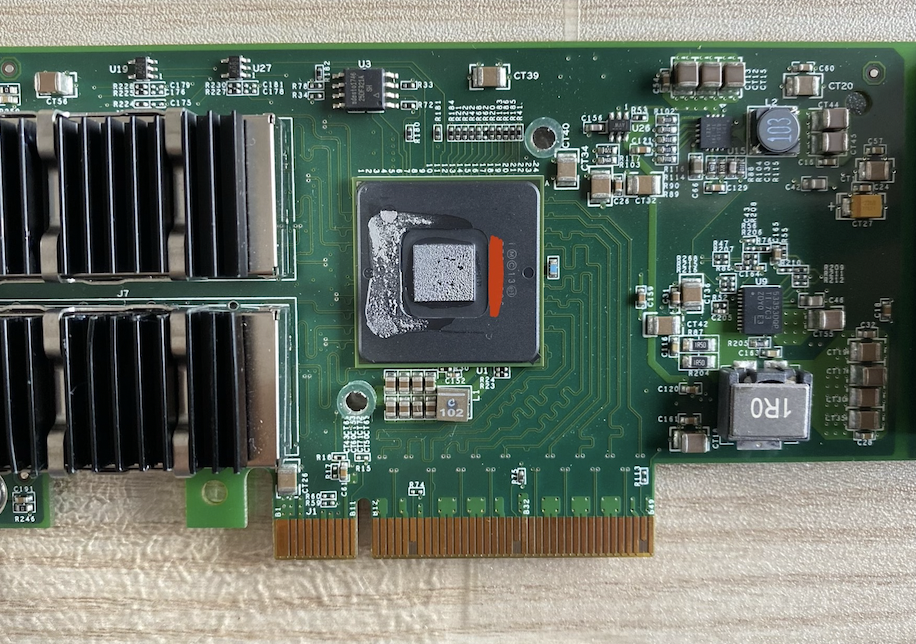

xl710-qda2芯片

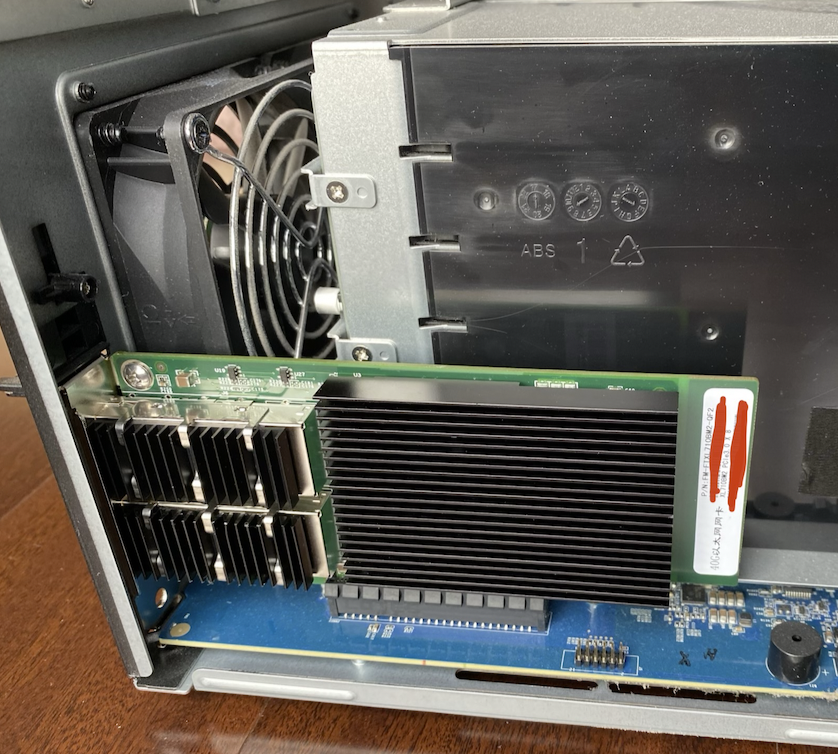

xl710-qda2上机

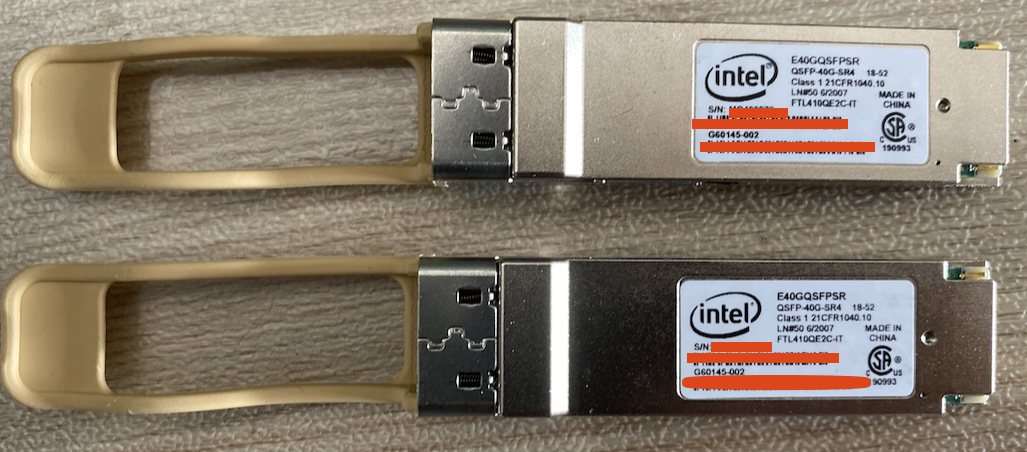

intel 40g模块

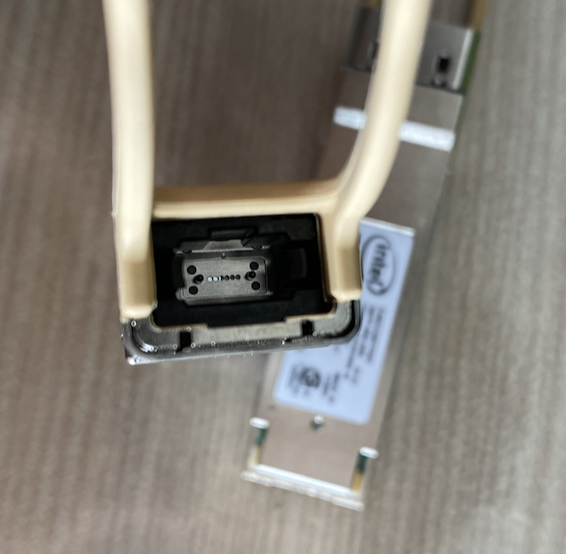

模块光纤接口

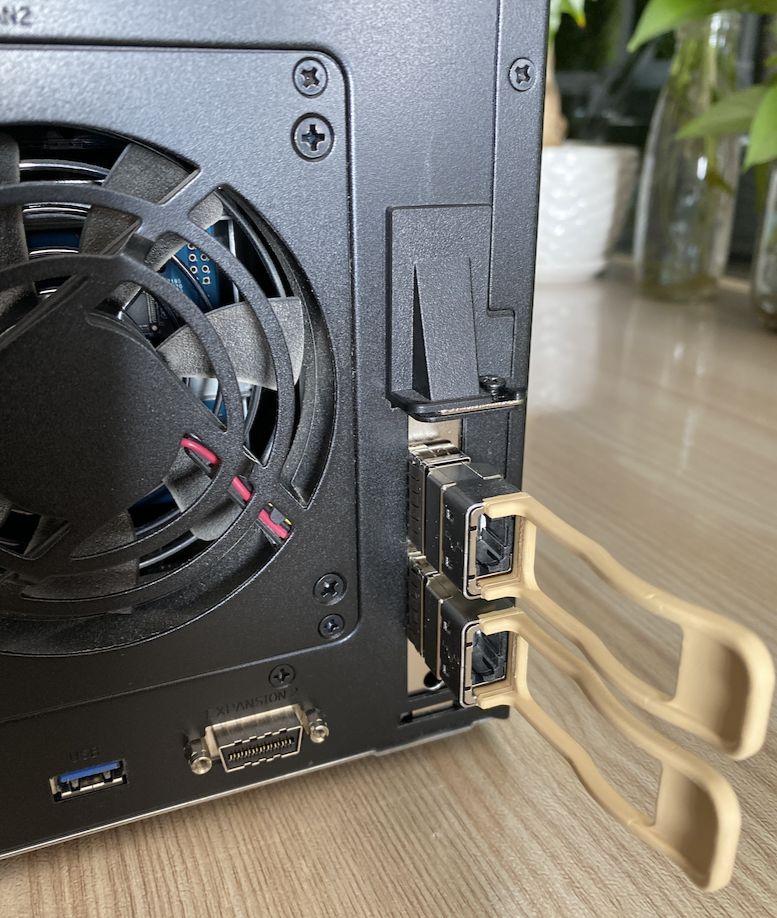

模块上机

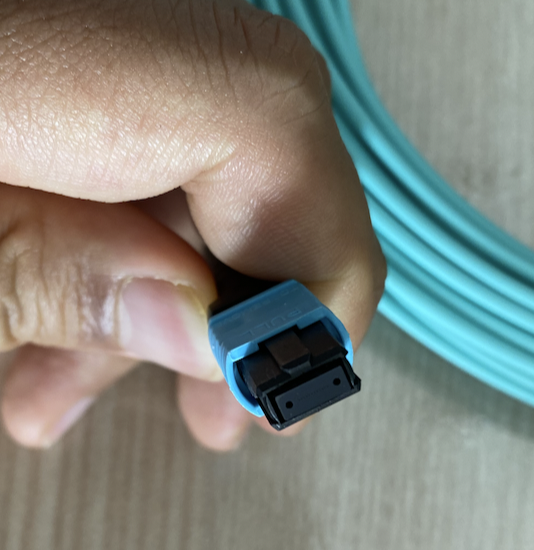

mpo接口光纤

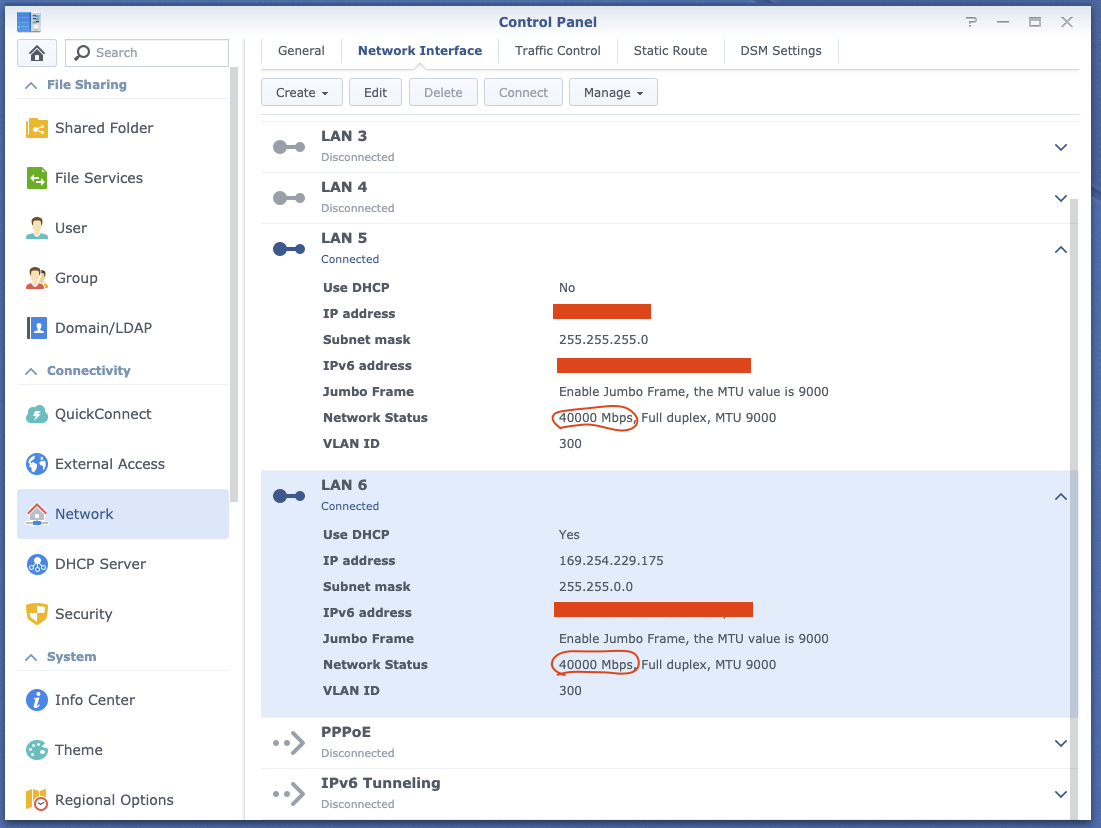

群晖的兼容性列表里没有xl710-qda2,但是按经验intel的驱动兼容自家大部分产品,换之前还稍微有点担心,下图是群晖正确识别
群晖识别xl710-qda2
以下是ssh登陆群晖看到的dmesg内容

[ 58.168571] Intel(R) 10GbE PCI Express Linux Network Driver - version 5.1.3
[ 58.176352] Copyright(c) 1999 - 2017 Intel Corporation.
[ 58.189592] i40e: Intel(R) 40-10 Gigabit Ethernet Connection Network Driver - version 2.3.6
[ 58.198928] i40e: Copyright(c) 2013 - 2017 Intel Corporation.
[ 58.218788] i40e 0000:01:00.0: fw 6.0.48442 api 1.7 nvm 6.01 0x80003492 0.0.0
[ 58.459081] i40e 0000:01:00.0: MAC address: 68:91:d0:xx:xx:xx
[ 58.470715] i40e 0000:01:00.0: PCI-Express: Speed 8.0GT/s Width x8
[ 58.478036] i40e 0000:01:00.0: User requested queue count/HW max RSS count: 0/64
[ 58.486401] i40e 0000:01:00.0: Features: PF-id[0] VFs: 64 VSIs: 66 QP: 4 RSS FD_ATR FD_SB NTUPLE CloudF VxLAN NVGRE PTP VEPA
[ 58.511205] i40e 0000:01:00.1: fw 6.0.48442 api 1.7 nvm 6.01 0x80003492 0.0.0
[ 58.751255] i40e 0000:01:00.1: MAC address: 68:91:d0:xx:xx:xx
[ 58.762888] i40e 0000:01:00.1: PCI-Express: Speed 8.0GT/s Width x8
[ 58.770209] i40e 0000:01:00.1: User requested queue count/HW max RSS count: 0/64
[ 58.778572] i40e 0000:01:00.1: Features: PF-id[1] VFs: 64 VSIs: 66 QP: 4 RSS FD_ATR FD_SB NTUPLE CloudF VxLAN NVGRE PTP VEPA

简单说说替换下来的部分网络设备(201906)

先从交换机说起

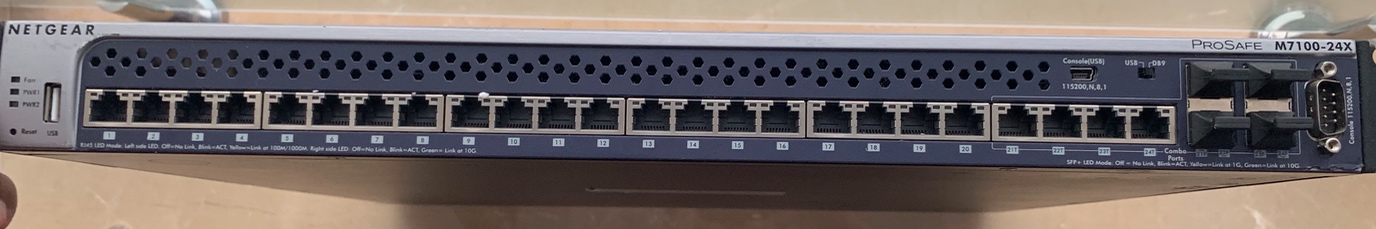

网件M7100

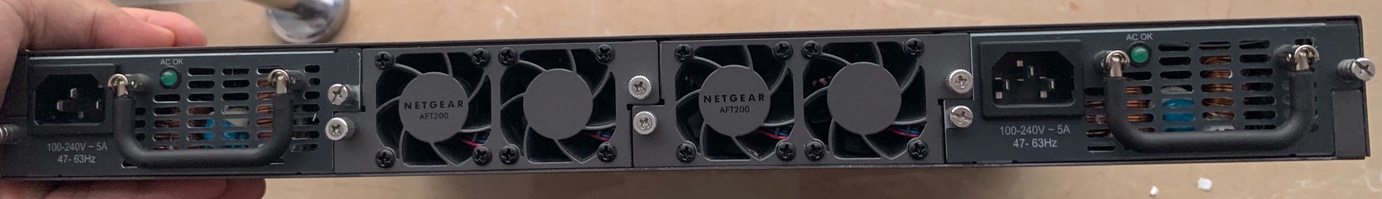

网件M7100
M7100是网件目前型号序列里最高等级的万兆电口交换机,推出有十来年了
没有使用的原因是,机房设备,噪音太大

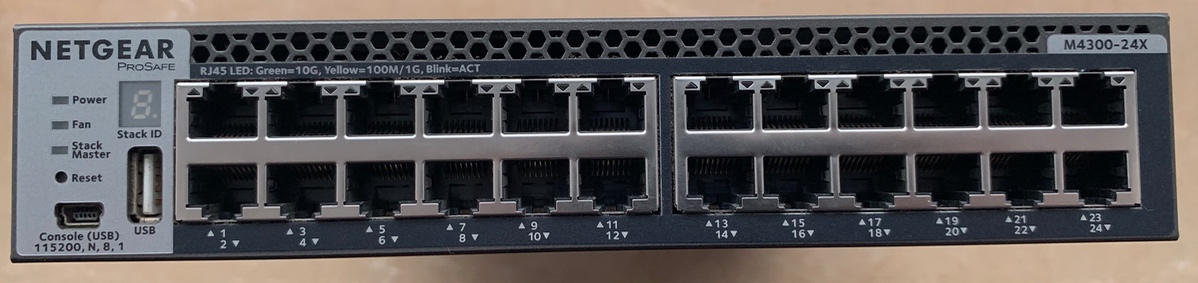

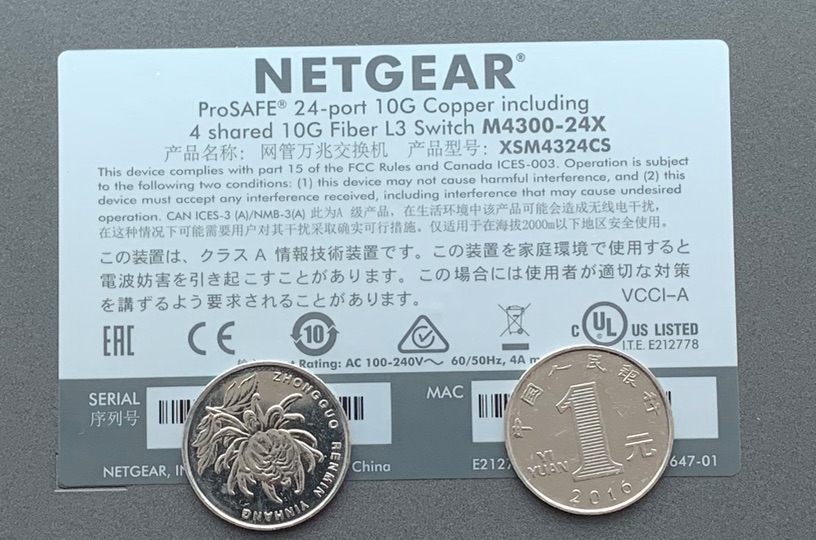

网件M4300
网件M4300
M4300是网件在2016年推出的高级万兆电口交换机,海淘自美国,被税,参考之前的文章
替换原因是,设计散热不佳,功率大

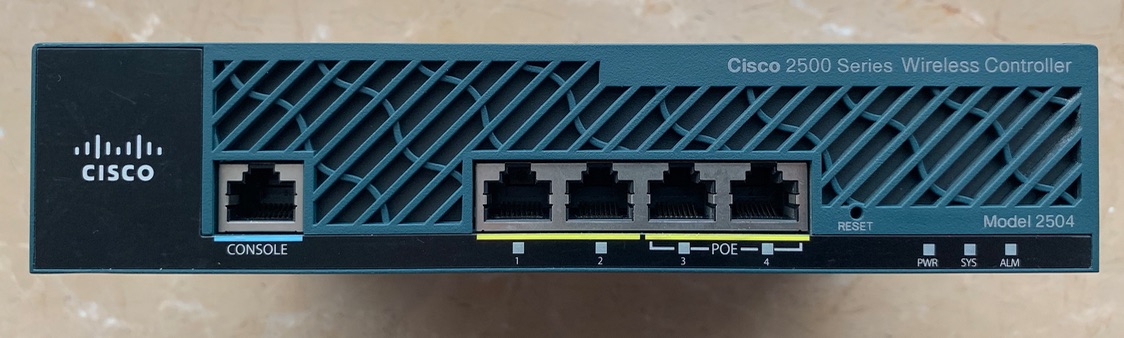

思科2504

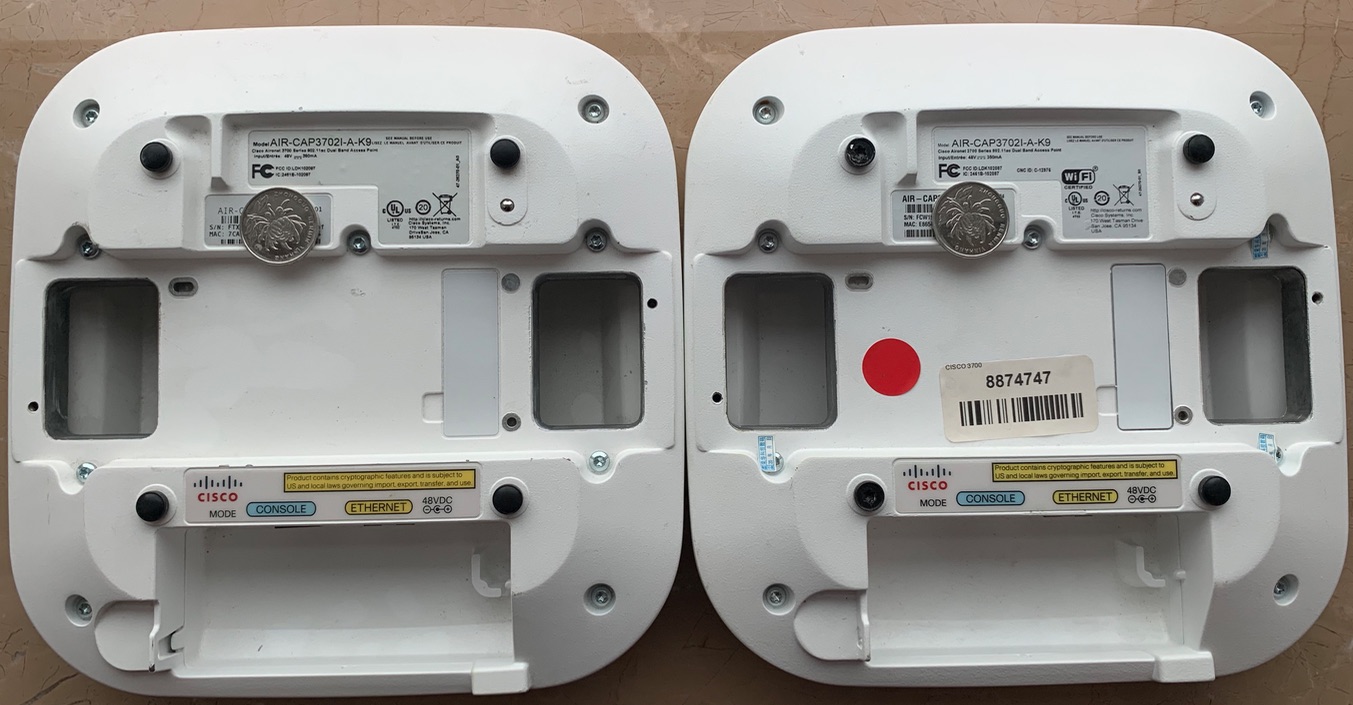

思科cap3702i
思科wlc 2504和cap3702i,使用了一年时间
替换原因wifi 802.1ac是第一代,而且思科2.4g下速度太慢,配置不直观,信号倒是不错

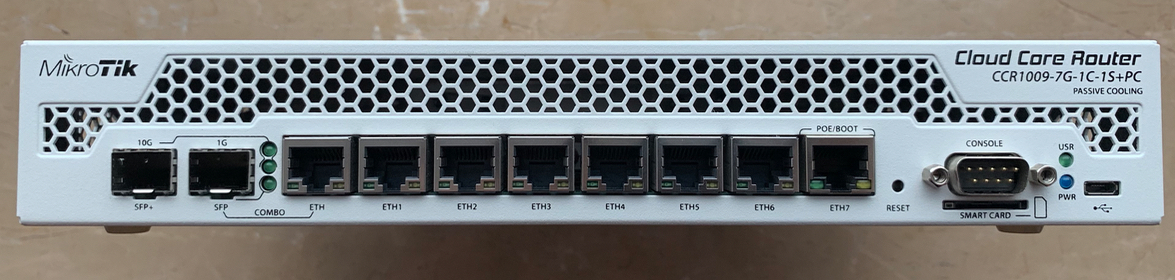

ccr1009
mikrotik的ccr系列最低端 被动散热
替换原因cpu的加密解密性能太弱,对比软路由的routeros chr版速度差太多

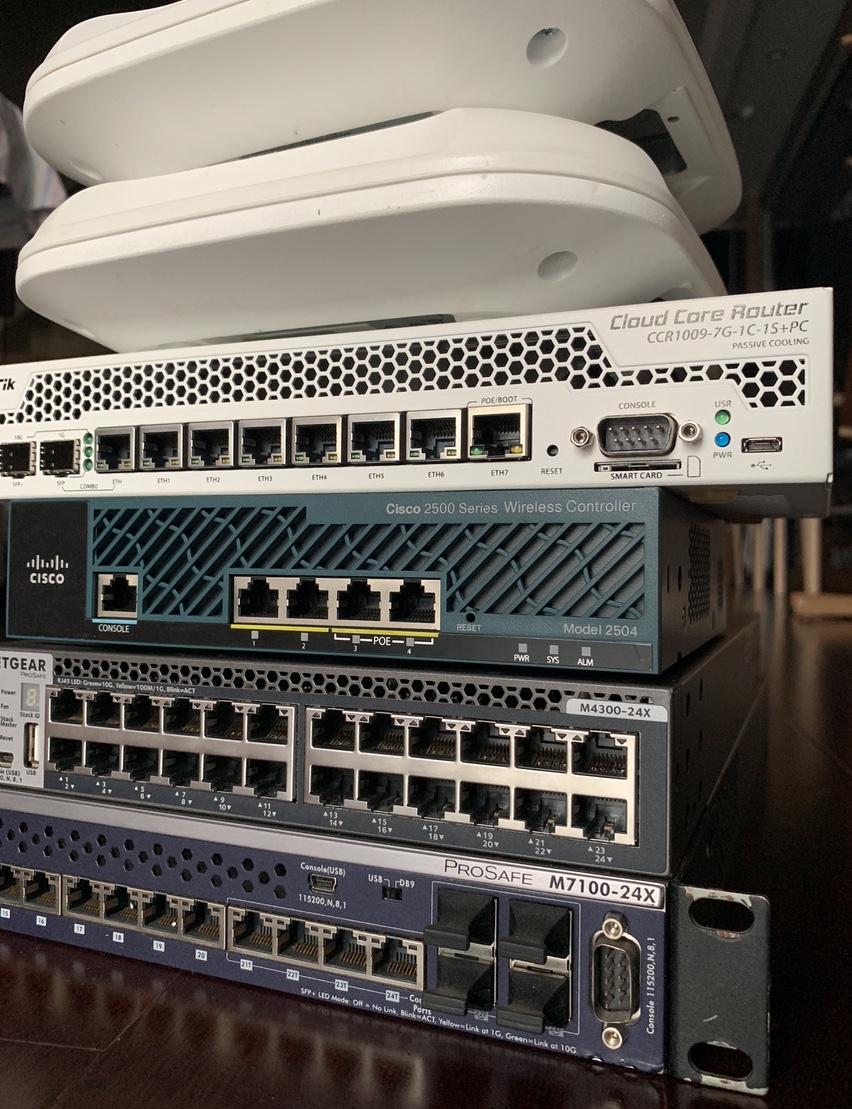

最后是合影
合影

ubnt万兆poe++交换机unifi xg-6poe开箱测试

ubnt最近出货了全万兆poe++(802.3bt)交换机
1开箱图片
正面1
正面2
侧面1
侧面2
背面1
背面2
拆机1
开箱视频待更新

2简单评价
官网介绍页面
四个电口支持802.3bt的最新poe供电协议,还有两个sfp+作为上联端口,支持vlan,支持链路聚合
datasheet
有一个笔记本风扇,空载距离30cm听不到噪音

3测试
待更新
